杠杆式雨淋报警阀

作者：亚星(官方网)平台·游戏登录入口改造安装时间：2019-07-14 01:56:50 来源：/

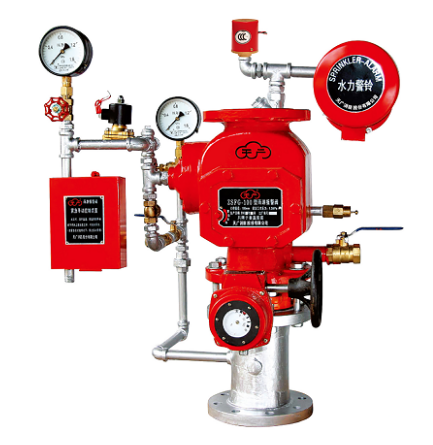

杠杆式雨淋报警阀

产品简介：杠杆式雨淋报警阀具有防复位功能，符合GB5135.5—2003标准的产品。广泛应用于各类开式系统（系统侧管路上为开式喷头），如雨淋系统、水幕系统和水雾系统。雨淋阀装置的开启，是将

商品详情常见问题(8)在线下单

型号：ZSFG100 ZSFG125 ZSFG150 ZSFG200

配置：膜片室内压力释放可采用多种方式引导，即电气引导方式、湿式引导方式和干式引导方式。

功能：杠杆式雨淋报警阀具有防复位功能

优点：膜片室内压力释放可采用多种方式引导，即电气引导方式、湿式引导方式和干式引导方式。

杠杆式雨淋报警阀具有防复位功能，符合GB5135.5—2003标准的产品。广泛应用于各类开式系统（系统侧管路上为开式喷头），如雨淋系统、水幕系统和水雾系统。雨淋阀装置的开启，是将雨淋阀膜片室内的压力释放，利用供水侧压力将阀瓣打开。膜片室内压力释放可采用多种方式引导，即电气引导方式、湿式引导方式和干式引导方式。

ZSFG杠杆式雨淋报警阀装置（以下简称雨淋阀装置）属于杠杆式结构，具有机械防复位功能，是国内第一个经国家固定灭火系统和耐火构件质量监督检验中心检测、符合GB5135.5-2003标准的产品，属国内首创。雨淋阀装置广泛应用于各类开式系统（系统侧管路上为开式喷头），如雨淋系统、水幕系统和水雾系统。雨淋阀装置是通过膜片室压力的降低，在供水侧压力的推动下将阀瓣打开。膜片室内压力的释放可采用多种方式，即电气引导方式、湿式引导方式和干式引导方式。

杠杆式雨淋报警阀装置（以下简称雨淋阀装置）属于杠杆式结构，具有机械防复位功能，是国内第一个经国家固

定灭火系统和耐火构件质量监督检验中心检测、符合GB5135.5-2003标准的产品，属国内首创。雨淋阀装置广泛应用于各类开式系统（系统侧管路上为开式喷头），如雨淋系统、水幕系统和水雾系统。雨淋阀装置是通过膜片室压力的降低，在供水侧压力的推动下将阀瓣打开。膜片室内压力的释放可采用多种方式，即电气引导方式、湿式引导方式和干式引导方式。

电气引导方式是由火灾报警系统来实施控制，当火灾发生时，火灾报警系统发出控制信号，打开电磁阀，使膜片室压力释放，雨淋阀开启，大量的水从开式喷头喷出，同时一小部分水通过报警管路驱动水力警铃、压力开关，发出报警信号，以实现灭火、报警之目的。

湿式引导方式是将膜片室和湿式传动管网连接，湿式传动管网上装有玻璃球洒水喷头，当火灾发生时，环境温度升高，洒水喷头动作，释放膜片室的压力，开启雨淋阀。

干式引导方式是将装有玻璃球洒水喷头和低气压报警开关的干式传动管网和空压机连接，传动管网内充有一定压力的空气。当火灾发生时，环境温度升高，洒水喷头动作，引导管网内压力下降，低气压报警开关动作，打开膜片室电磁阀，释放膜片室的压力，开启雨淋阀。

本装置应竖直安装，有冰冻地区，雨淋阀应安装在高于4℃的环境，湿式引导方式的雨淋阀系统使用环境温度应不低于4℃、不高于70℃环境中使用。

该装置也可以和泡沫系统组成泡沫雨淋灭火系统，用于扑救有爆炸性、流淌性燃烧危险的液体火灾。

主要技术参数

产品型号	进出口通径(mm)	额定工作压力(MPa)	外形尺寸			连接参数		电磁阀
产品型号	进出口通径(mm)	额定工作压力(MPa)	长	宽	高	连接螺孔中心距	螺孔	电磁阀
ZSFG100	100	1.2	860	480	760	180	8x¢18	DC24V
ZSFG150	150	1.2	920	590	795	240	8x¢23	DC24V
ZSFG200	200	1.2	1000	670	1065	295	12x¢23	DC24V
