高速隧道“泡沫灭火装置+消火栓+灭火器”组合安装图示

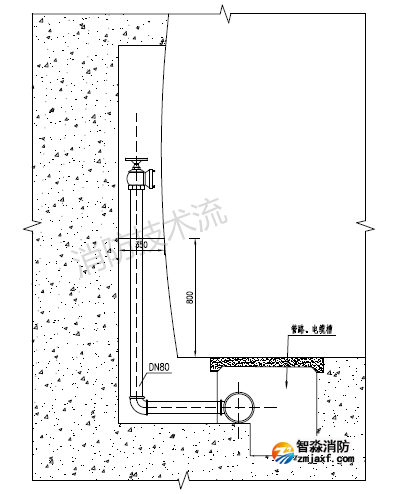

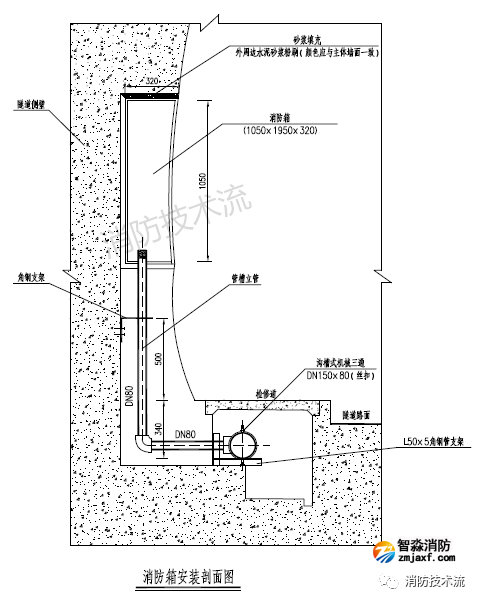

某高速隧道内沿行车方向右侧布置亚星(官方网)平台·游戏登录入口设备洞室，洞室纵向间距为50m，洞室内设消火栓系统、灭火器和水成膜泡沫灭火装置。

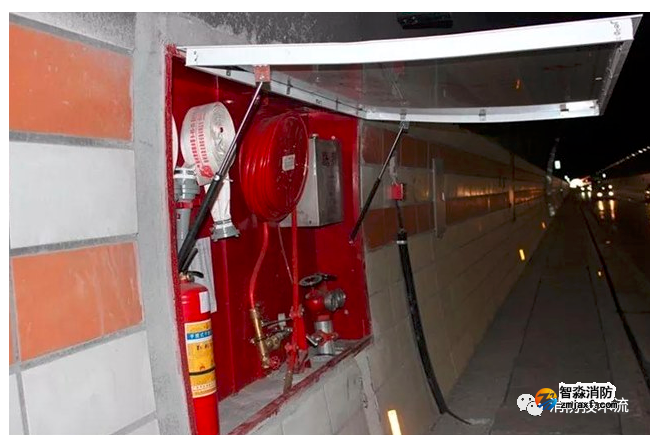

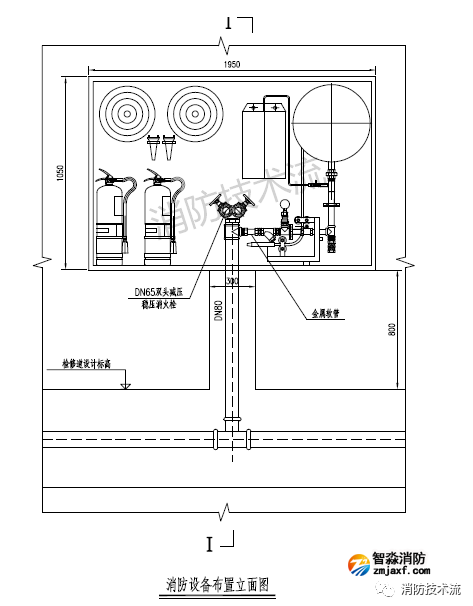

每处亚星(官方网)平台·游戏登录入口箱内配置DN65双头消火栓1套，DN65水带（25米）2条，直径19mm 水枪2支，2具MFZ-8磷酸铵盐干粉灭火器，消火栓栓口应朝外。每支水枪设计流量不小于5L/S，充实水柱不小于10m。

在亚星(官方网)平台·游戏登录入口箱内还设置1套水成膜泡沫灭火装置，包括喷枪1支、不锈钢材质泡沫罐1个、30m 橡皮软管卷盘1 套、比例混合器1 个等，并和室内水亚星(官方网)平台·游戏登录入口系统共用1 套消火栓。泡沫罐内贮存AFFF原液30L，混合液浓度为3％，喷射灭火时间≥25分钟，喷射距离≥6m，发泡倍数≥4.5。混合液应注明有效期，罐体需要设置液位显示装置。每支喷枪设计流量不小于0.5L/S，充实水柱不小于6m。
