泡沫混合液输送管道应设置放空措施

一、问题描述及原因分析

1．问题描述

泡沫混合液输送管道存在U型管，泡沫灭火系统启动后，无法排空管道内残余的泡沫混合液，造成管道腐蚀加速，影响设备使用寿命。【图示1】

2．原因分析

1）设计图纸遗漏了泡沫管道最低处排水、排污设施；

2）施工单位在管道安装过程中，忽视了泡沫混合液输送管道放空排污的要求。

二、规范要求及正确做法

1．规范要求

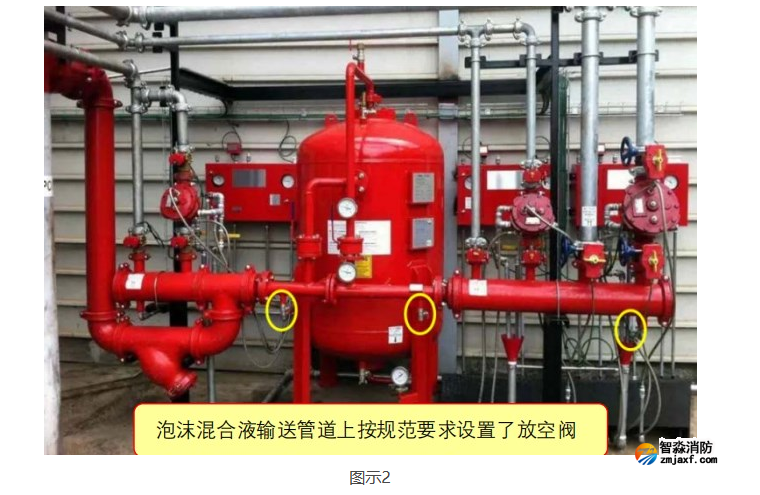

☆《泡沫灭火系统技术标准》(GB 50151-2021)第9.3.19条。【图示2】

2．正确做法

三、应对措施及防治指南

1．设计图纸应明确泡沫混合液输送管道放空排污的具体措施；

2．施工单位在管网安装时应尽量避免出现U型管的连接方式，若无法避免时，应在U型管底部位置增加放空阀门，并设置“常闭”标识牌；

3．U型泡沫混合液输送管道水平管段应坡向放空阀门处，坡度不应小于设计值。

  来源：《江苏省民用建筑工程亚星(官方网)平台·游戏登录入口验收常见问题解析及防治指南》

《泡沫灭火系统技术标准》(GB 50151-2021):

第9.3.19条管道的安装应符合下列规定：

1水平管道安装时，其坡度、坡向应符合设计要求，且坡度不应小于设计值，当出现U形管时应有放空措施。

检查数量：全数检查。

检查方法：用水平仪检查。

2立管应用管卡固定在支架上，其间距不应大于设计值。

检查数量：全数检查。

检查方法：尺量和观察检查。

3埋地管道安装应符合下列规定：

1）埋地管道的基础应符合设计要求；

2）埋地管道安装前应做好防腐，安装时不应损坏防腐层；

3）埋地管道采用焊接时，焊缝部位应在试压合格后进行防腐处理；

4）埋地管道在回填前应进行隐蔽工程验收，合格后应及时回填，分层夯实，并应按本标准附录B表B.0.3进行记录。

检查数量：全数检查。

检查方法：观察检查。

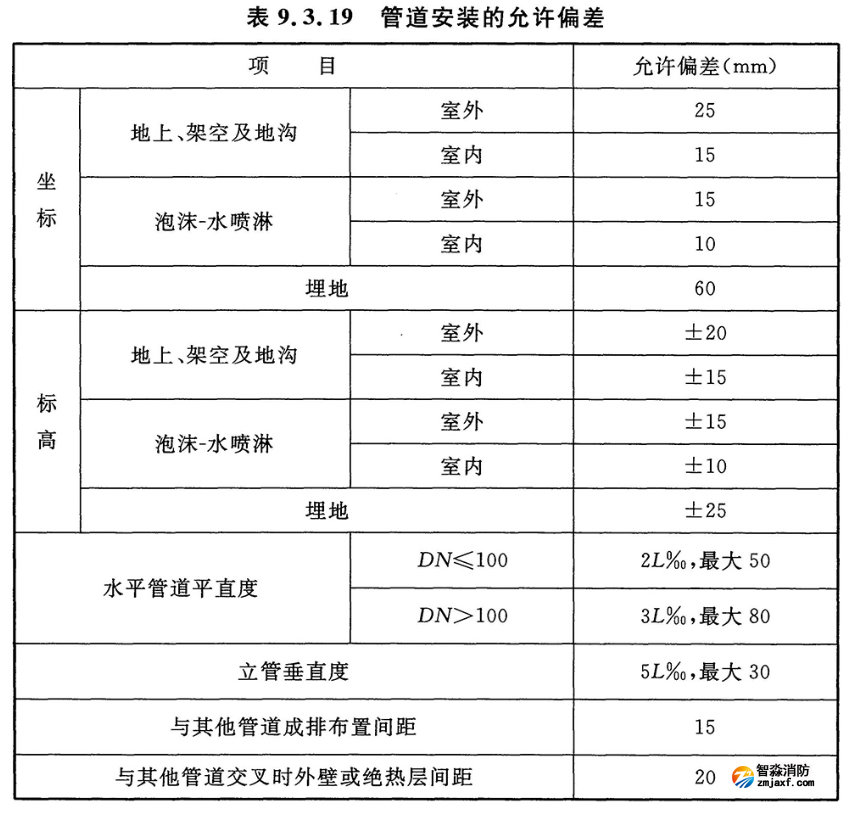

4管道安装的允许偏差应符合表9.3.19的规定。

检查数量：干管抽查1条；支管抽查2条；分支管抽查10%，且不得少于1条；泡沫-水喷淋分支管抽查5%，且不得少于1条。

检查方法：坐标用经纬仪或拉线和尺量检查；标高用水准仪或拉线和尺量检查；水平管道平直度用水平仪、直尺、拉线和尺量检查；立管垂直度用吊线和尺量检查；与其他管道成排布置间距及与其他管道交叉时外壁或绝热层间距用尺量检查。

注：L一管段有效长度；DN一管子公称直径。

5管道支架、吊架安装应平整牢固，管墩的砌筑应规整，其间距应符合设计要求。

检查数量：按安装总数的5%抽查，且不得少于5个。

检查方法：观察和尺量检查。

6当管道穿过防火墙、楼板时，应安装套管。穿防火墙套管的长度不应小于防火墙的厚度，穿楼板套管长度应高出楼板50mm，底部应与楼板底面相平；管道与套管间的空隙应采用防火材料封堵；管道穿过建筑物的变形缝时应采取保护措施。

检查数量：全数检查。

检查方法：观察和尺量检查。

7管道安装完毕应进行水压试验，并应符合下列规定：

1）试验应采用清水进行，试验时环境温度不应低于5℃，当环境温度低于5℃时，应采取防冻措施；

2）试验压力应为设计压力的1.5倍；

3）试验前应将泡沫产生装置、泡沫比例混合器（装置）隔离；

4）试验合格后，应按本标准附录B表B.0.2-4进行记录。

检查数量：全数检查。

检查方法：管道充满水，排净空气，用试压装置缓慢升压，当压力升至试验压力后稳压10min，管道无损坏、变形，再将试验压力降至设计压力，稳压30min，以压力不降、无渗漏为合格。

8管道试压合格后，应用清水冲洗，冲洗合格后不得再进行影响管内清洁的其他施工，并应按本标准附录B表B.0.2-5进行记录。

检查数量：全数检查。

检查方法：宜采用最大设计流量，流速不低于1.5m/s，以排出水色和透明度与入口水目测一致为合格。

9地上管道应在试压、冲洗合格后进行涂漆防腐。

检查数量：全数检查。

检查方法：观察检查。
