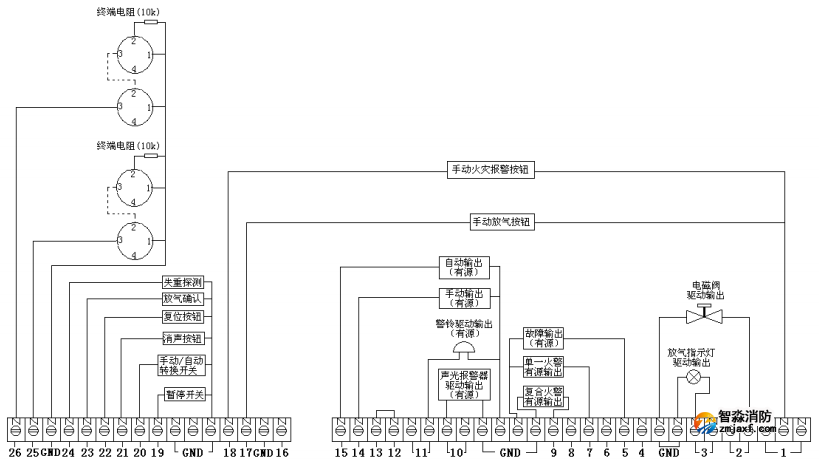

气体灭火控制器安装接线图（有源输出）：

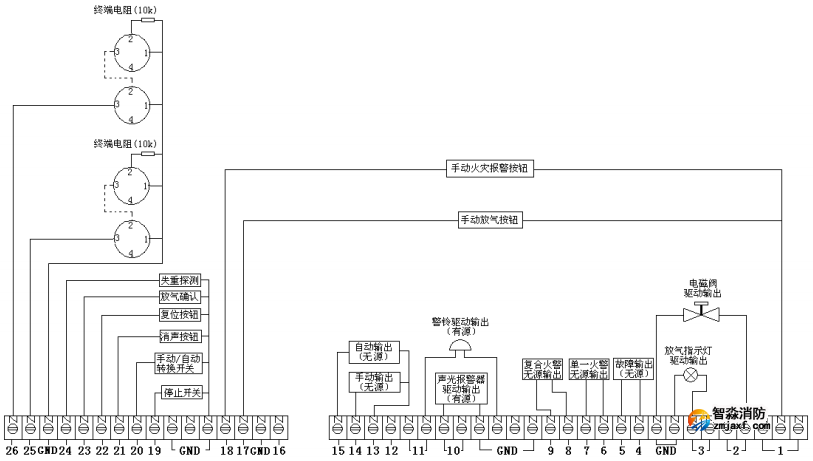

气体灭火控制器安装接线图（部分无源输出）：
气体灭火控制器端子位置图：
X1(4位)：电源输入端子
J3：键盘显示连接端子
J5：电源故障输入端子
J7：输入端子
J1：输出端子
JP12-JP21：输入回路内置终端电阻选择跳线
JP1-JP7：输出回路内置终端电阻选择跳线

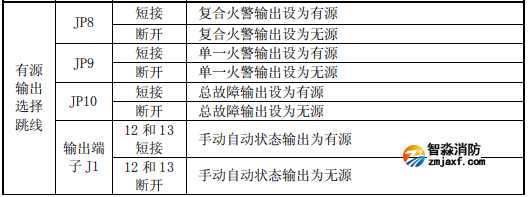

JP8：复合火警有源/无源选择跳线
JP9：单一火警有源/无源选择跳线
JP10：故障输出有源/无源选择跳线
主控板上输入端子的用途
16：+24VK
17：手动放气按钮输入
18：手动火灾报警按钮输入
19：暂停开关输入
20：手动/自动转换开关输入
21：消声按钮输入
22：复位按钮输入
23：放气确认压力反馈输入端子
24：失重报警输入端子
25：第二探测报警回路输入端子
26：第一探测报警回路输入端子
