海湾GST-LD-8331 型模块箱

特点

海湾GST-LD-8331模块箱内部装有 GST-LD-8325 模块和 GST-AS-300 安全栅（以下简称安全栅），可 与 J-SAF-GST9213A（Ex）消火栓按钮配接，组成本质安全型防爆系统。一旦发生火灾，现场人员 按下消火栓报警按钮，模块将报警信号通过总线传入控制器，控制器会显示出该编码地址的报警信 号。模块箱具有检线功能，当模块出现故障时，控制器会显示出该编码地址的故障信号。模块采用 电子编码方式，可通过我公司生产的 GST-BMQ-2 型电子编码器进行现场编码。模块箱应安装在安全区域。

主要技术指标

(1) 工作电压：信号总线电压：24V； 允许范围：16V～28V  电源总线电压：DC24V； 允许范围：DC20V～DC28V

(2) 工作电流：总线：监视电流≤1mA，报警电流≤1.5mADC24V：监视电流≤10mA，报警电流（不包括有源输出端口的输出电流）≤60mA

 (3) 有源输出：DC24V/100mA

(4) 连接设备容量：最多可配接10 只J-SAF-GST9213A(Ex)消火栓按钮

(5) 模块箱并联使用数量：最多3 个GST-LD-8331 模块箱并联使用控制一个设备。

(6) 安全栅参数：GST-AS-300 型安全栅，U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083F

(7) 使用环境：温度：-10℃～+55℃ 相对湿度≤95%，不凝露

(8) 防护等级：IP66

(9) 外形尺寸：196mm×215mm×86mm

结构特征、安装与布线

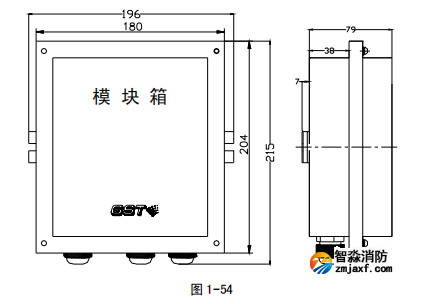

(1) 模块箱外形示意图如图 1-54：

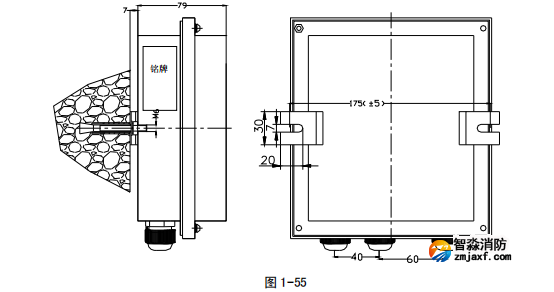

(2) 安装方法模块箱安装可用两只 M6×60 膨胀螺栓将其固定在墙壁上，安装尺寸如图 1-55 所示

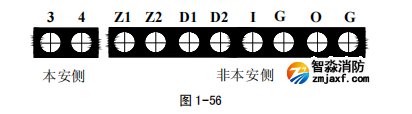

模块箱接线端子如图 1-56 所示。

其中本安侧端子为安全栅端子，非本安侧端子为模块端子：Z1、Z2：接控制器总线，无极性D1、D2：接直流 24V，无极性I、G：输入 2 端子，无源输入，连接亚星(官方网)平台·游戏登录入口泵反馈端  O、G：输出端，有源输出，24V/100mA  3、4：安全栅 3、4 两端，接消火栓报警按钮，3为正，4为负模块箱应安装在安全区域，本安侧和非本安侧接线应分开，并保持一定距离(至少为 50mm)。  模块箱内含 GST-AS-300 型齐纳安全栅，主要技术参数参见 章 5.2 节。

布线要求：信号总线 Z1、Z2采用耐火 RVS 型双绞线，截面积≥1.0mm2 ；电源线 D1、D2 采用耐火 BV 线，截面积≥1.5mm2 。安全栅至报警按钮间的电缆应选用截面积≥1.0mm2 的本安电缆，且电缆 间分布电容不得大于 0.083μF，分布电感不得大于4.0mH。  本安电缆的长度计算参见 GST-LD-8332 中布线要求的相关内容。

应用方法

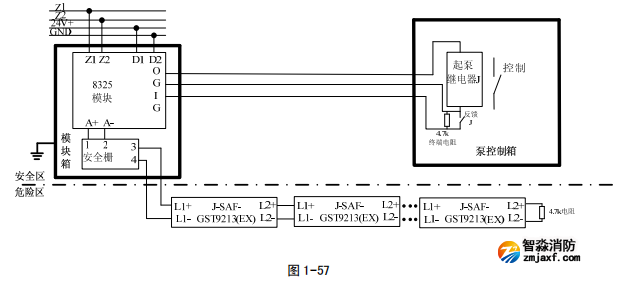

每个模块箱可配接 10 只消火栓按钮，消火栓按钮需串联连接。在消火栓按钮末端和亚星(官方网)平台·游戏登录入口泵反 馈端需接 4.7k终端电阻。模块箱应安装在安全区域，本安侧和非本安侧接线应分开并保持一定距 离(至少为 50mm)。外壳（出厂时已经与安全栅接地端子连接）必须就近可靠接地，连接螺钉必须拧 紧，不可松动，接地电阻不能大于 4。  模块箱应用示意图如图 1-57、图 1-58 所示，其中图 1-57 为单个模块箱控制一台亚星(官方网)平台·游戏登录入口泵的情 况，图 1-58 为多个模块箱同时控制一台亚星(官方网)平台·游戏登录入口泵的情况（模块箱数量不大于 3 台）。输出端和输入 2 端的 2 个 G 端子内部相连，实际布线只需接其中一个即可。

模块箱不能和 J-SAM-GST9124A 消火栓按钮并联使用， J-SAM-GST9124A 消火栓按钮需要单独加启泵继电器控制。

模块反馈端不能和其他设备并联，如果需要接入其他设备检测反馈信息，反馈端需单独接线。
