青鸟JBF5131C输入模块接线图

JBF5131C输入模块是青鸟亚星(官方网)平台·游戏登录入口的可接收无源触点信号的控制模块，可接收被监视设备动作后提供的常开无源触点信号或常闭无源触点信号，通过输入动作指示灯常亮来示意用户。

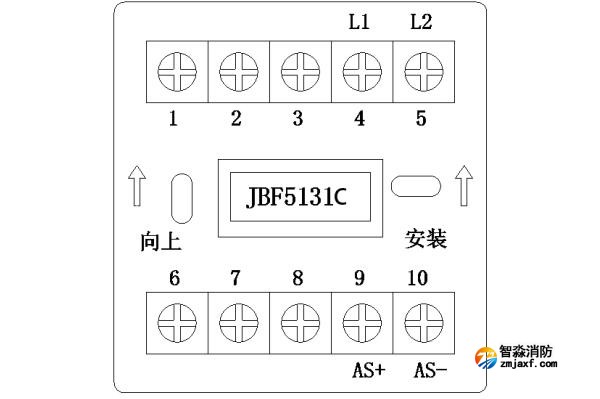

JBF5131C输入模块接线端子图：

　　L1（端子4）、L2（端子5）：接通回路总线，无极性。

　　AS+（端子9）、AS-（端子10）：接应答（无源触点）

JBF5131C输入模块接线图：

　　监视无源闭合应答的现场设备时：AS+（端子9）、AS-（端子10）：接应答（无源触点），连接在AS+和AS-上的监视设备的动合端必须并联10KΩ终端电阻。接线示意图如下图：

无源常开信号输入

　　监视无源断开应答的现场设备时：AS+（端子9）、AS-（端子10）：接应答（无源触点），连接在AS+和AS-上的监视设备的动开端必须串联10KΩ终端电阻。接线示意图如下图：

无源常闭信号输入
