依爱EI6046和EI6062多线模块控制接线图

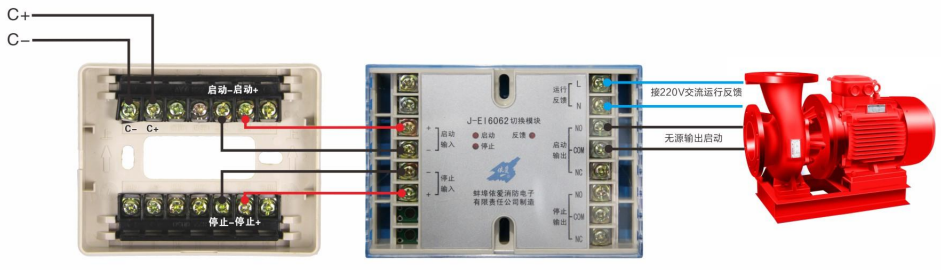

多线模块控制泵或风机的无源启动接线图

　　（适用于6000L、6000M型主机）

　　◎多线主要接亚星(官方网)平台·游戏登录入口泵、喷淋泵和风机。

　　◎C+和C-接JB-QBL-EI6000M控制器多线接线板，J-EI6046模块和J-EI6062模块之间连接四根线，如图对应相连，注意区分正负极！

　　◎J-EI6062模块运行反馈端L和N接泵或风机220V交流运行反馈；EI6062模块的启动输出端NO和COM是无源输出，接泵或风机的无源启动控制端子。

　　◎现在的泵和风机大多为不带自锁，通常停止输出不用接线。

多线模块控制泵或风机的220V交流启动接线图

　　（适用于6000L、6000M型主机）

　　◎C+和C-接JB-QBL-EI6000M控制器多线接线板，J-EI6046模块和J-EI6062模块之间连接四根线，如图对应相连，注意区分正负极！

　　◎J-EI6062模块运行反馈端L和N接泵或风机220V交流运行反馈。

　　◎EI6062模块的启动输出端NO和COM可以承受220V交流电压，如果亚星(官方网)平台·游戏登录入口联动设备的启动需要220V交流电，则按图中接线方式进行接线。

　　◎现在的泵和风机大多为不带自锁，通常停止输出不用接线。

多线模块控制泵或风机的DC24V启动接线图

　　（适用于6000L、6000M型主机）

　　◎C+和C-接JB-QBL-EI6000M控制器多线接线板，J-EI6046模块和J-EI6062模块之间连接四根线，如图对应相连，注意区分正负极！

　　◎J-EI6062模块运行反馈端L和N接泵或风机的220V交流运行反馈。

　　◎如果亚星(官方网)平台·游戏登录入口联动设备的启动需要DC24V直流电，则按上图中接线方式进行接线。

　　◎现在的泵和风机大多为不带自锁，通常停止输出不用接线。
