依爱防火门监控系统接线图（2021版）

依爱亚星(官方网)平台·游戏登录入口防火门监控系统图

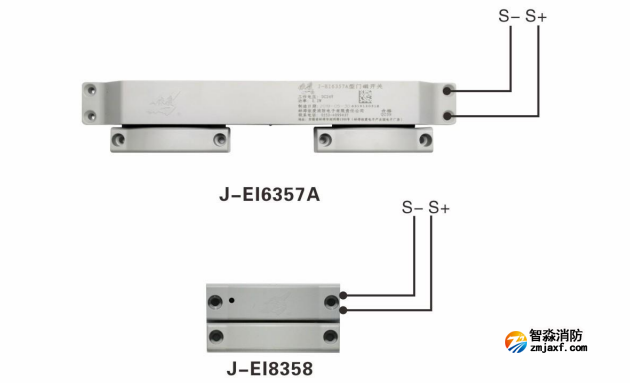

J-EI6357A、J-EI8358一体式门磁开关接线图

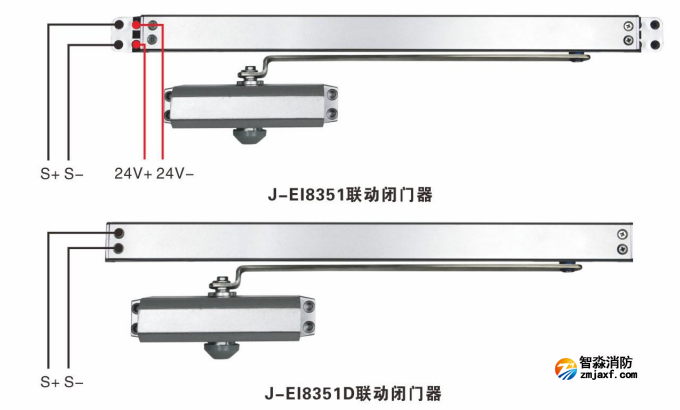

J-EI8351、J-EI8351D一体式联动闭门器接线图

J-EI8341防火门监控模块接门磁开关接线图（常闭式防火门）

实际使用时请将47kΩ电阻接在设备处。

J-EI8341防火门监控模块接联动闭门器接线图（常开式防火门）

实际使用时请将47kΩ电阻接在设备处。

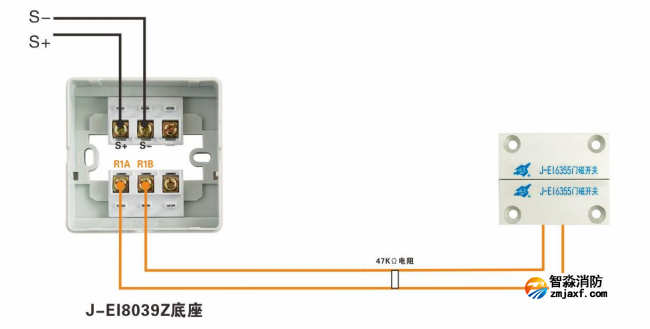

J-EI8030/N单输入模块接门磁开关接线图（常闭式防火门）

实际使用时请将47kΩ电阻接在设备处。

J-EI6341防火门监控模块接联动闭门器接线图（常开式防火门）

S+、S-接防火门监控器的回路总线；24V+、24V-接防火门监控器DC24V或外控电源的24V输出。

返回1/返回1用作输入，接联动闭门器或电磁释放器的反馈信号。

公共1接模块的24V+上；公共1与24V短接后，24V-与常闭1输出对外输出24V。

J-EI6342型防火门监控模块同理。

实际使用时请将47kΩ电阻接在设备处。

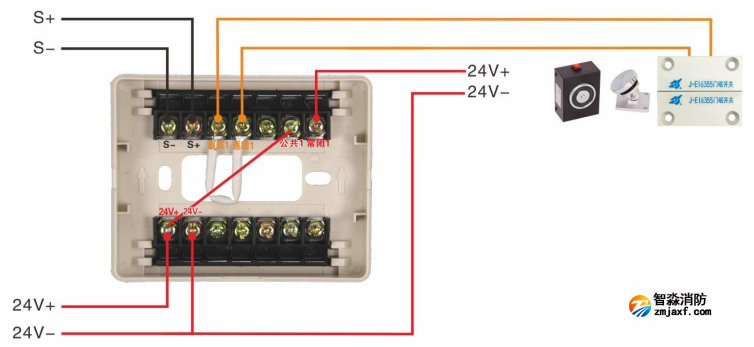

J-EI6341防火门监控模块接电磁释放器与门磁开关接线图（常开式防火门）

实际使用时请将47kΩ电阻接在设备处。

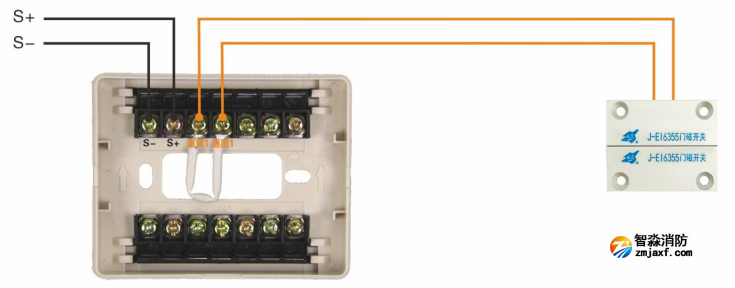

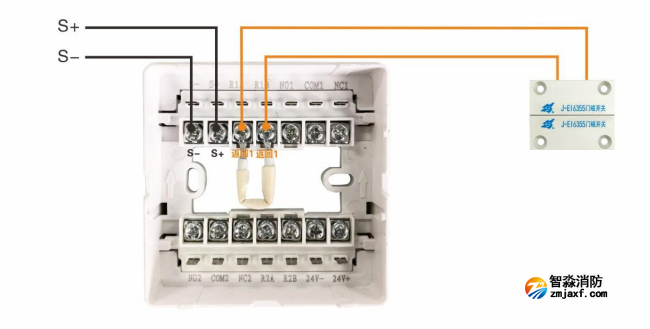

J-EI6341防火门监控模块接门磁开关接线图（常闭式防火门）

实际使用时请将47kΩ电阻接在设备处。

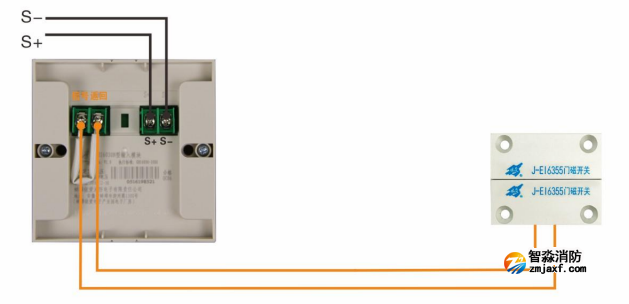

J-EI6030N单输入模块接门磁开关接线图（常闭式防火门）

实际使用时请将47kΩ电阻接在设备处。

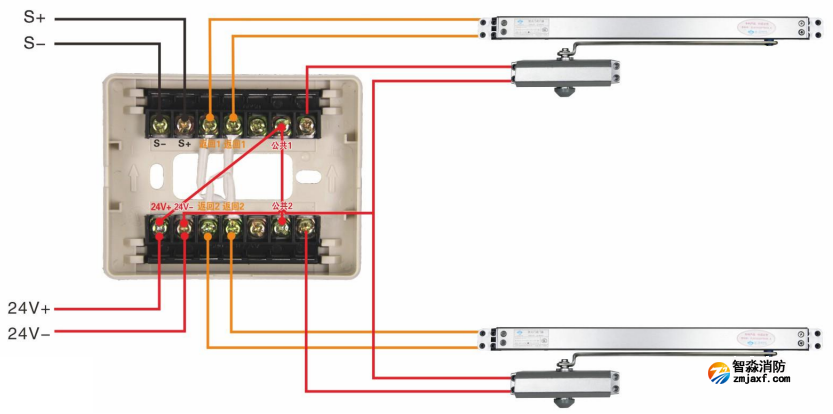

J-EI6342防火门监控模块接联动闭门器接线图（常开式双扇防火门）

实际使用时请将47kΩ电阻接在设备处。

J-EI6031双输入模块接门磁开关接线图（常闭式双扇防火门）

实际使用时请将47kΩ电阻接在设备处。

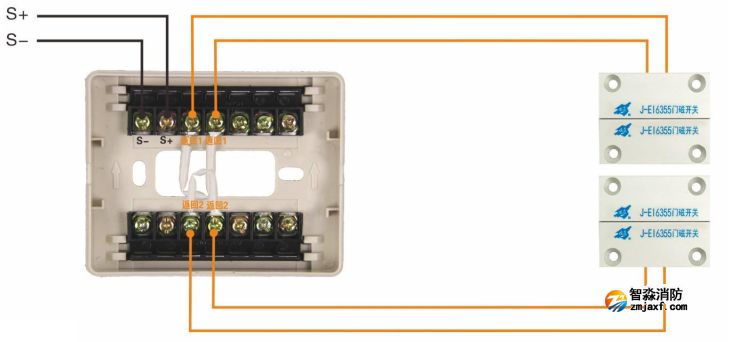

J-EI6342防火门监控模块接门磁开关接线图（常闭式双扇防火门）

 实际使用时请将47kΩ电阻接在设备处。
